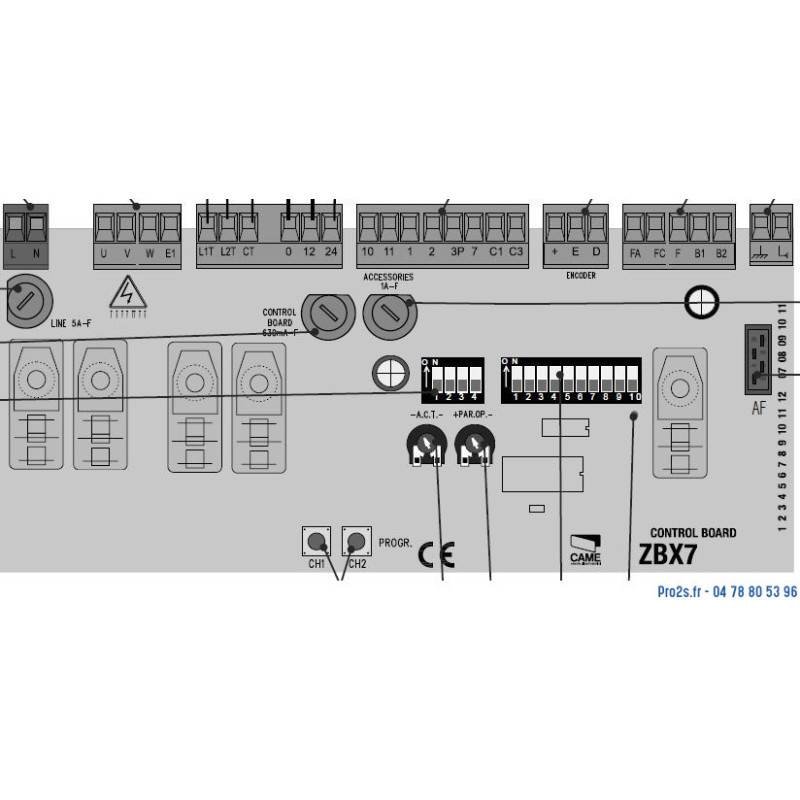

CAME ZBX7 ZBK7 carte électronique 1 moteur 230V

La référence CAME ZBK7 correspond généralement à une confusion avec la carte électronique CAME ZBX7 ou sa version moderne, la CAME ZBX7N. Il s'agit de la carte de commande principale pour les motorisations de portails coulissants en 230V de la série CAME BX (notamment les moteurs BX-74 et BX-78).

Caractéristiques principales de la série ZBX7 / ZBX7N

• Compatibilité élargie : La nouvelle version ZBX7N remplace directement les anciennes cartes ZBX-6, ZBX-7, et ZBX-74.

• Sécurité par fusibles : Protégée par un fusible de ligne de 5 A pour le secteur 230V et un fusible de 1 A pour les accessoires fonctionnant en 24V.

• Interface à afficheur (sur ZBX7N) : Permet la configuration directe des fonctions (temps de fermeture, gestion des utilisateurs) et affiche des codes d'erreur explicites.

• Entrées de sécurité : Gestion des photocellules (bornes CX et CY) pour inverser le mouvement du portail en cas d'obstacle.

Codes erreurs fréquents sur l'écran digital

Si vous rencontrez un blocage avec votre carte, l'afficheur indique souvent l'origine de la panne :

• C1, C2, C3 ou C4 : Contact de sécurité filaire ouvert (généralement un défaut d'alignement ou de câblage de vos photocellules).

• E1 : Interruption de la procédure d'auto-apprentissage de la course (souvent lié à l'activation d'un bouton d'arrêt d'urgence)
