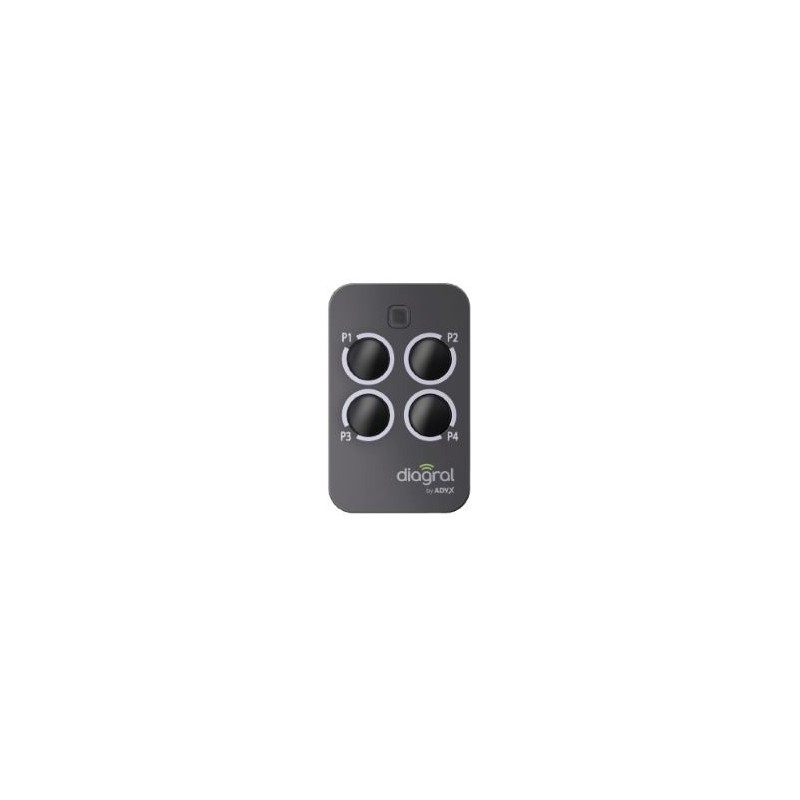

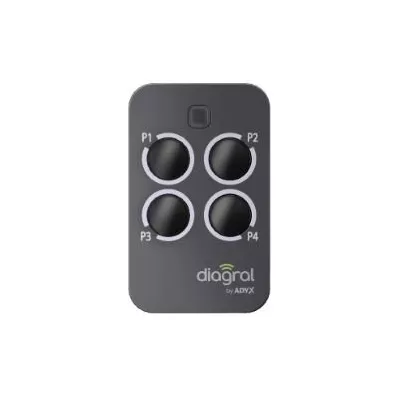

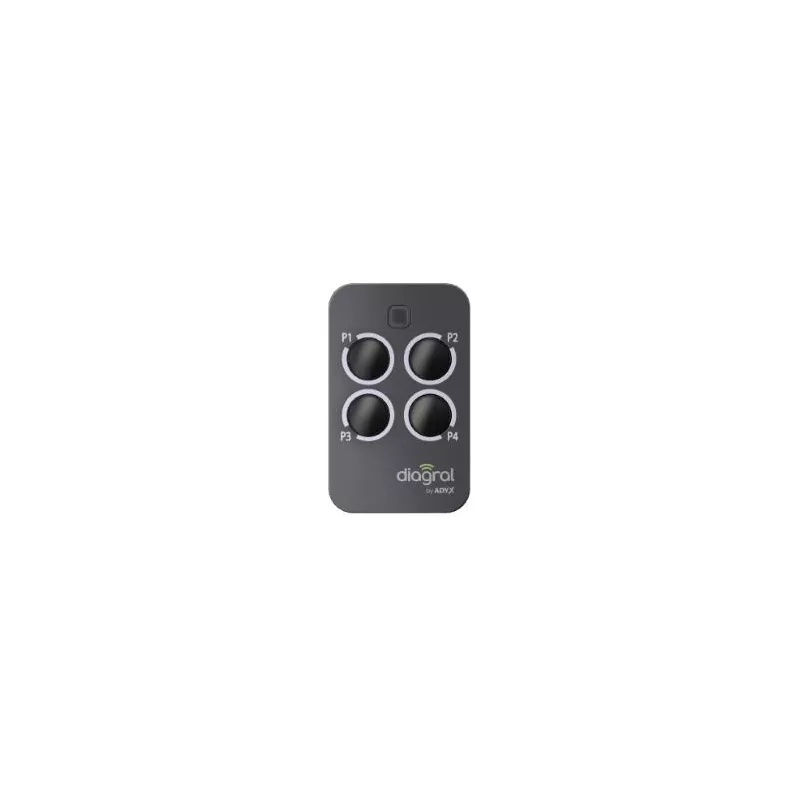

DIAGRAL BY ADYX DIAG44MCX 787011 télécommande 4 touches

Solution de remplacement des télécommandes DIAGRAL By ADYX

1° Pour la gamme DIAGRAL après 2014.

Ces 3 motorisations sont équipées d'une carte électronique alimentée en 230V

Nous vous proposons une solution simple et économique: Un mini module récepteur RADIO-WIFI précâblé, qui fonctionne en 230V, et livré avec 2 télécommandes miniatures.

• Vos télécommandes DIAGRAL existantes continuent de fonctionner.
• Si le module est dans une zone couverte par un signal WIFI, il peut être commandé directement avec votre smartphone.

Dans tous les cas le module fonctionne avec des télécommandes standard.

Compatible avec les assistants vocaux, les plus GEEK ouvriront leur portail avec une simple commande vocal depuis leurs Smartphone du type "SIRI, ouvre le portail"

Mise en place du récepteur. NB: Les télécommandes commandées en même temps sont déjà enregistrées.

Cliquez ici pour commander le module récepteur RADIO-WiFI 230V:

___________________________________________________________________________

2° Pour la gamme DIAGRAL distribués avant 2014, équipé de la carte JA574:

ATTENTION ! Ces solutions sont réservés pour un public averti à l'aise avec les branchements électriques. DANGER D'électrocution!

Motorisation avant 2014 équipé d’une carte JA574

Couper l’alimentation 230V et débrocher le récepteur radio DIAGRAL existant. Embrocher le nouveau récepteur radio

Attention ! Avec cette solution, Les télécommandes DIAGRAL ne fonctionneront plus.

Cliquez ici pour commander l'ensemble 1 émetteur embrochable et 2 télécommandes radio de remplacement:

3° Pour la gamme DIAGRAL distribués avant 2014, équipé de la carte 391 ou Brain15:

Cliquez ici pour commander l'ensemble, 1 récepteur filaire et 2 télécommandes

ou

Cliquez ici pour commander le module récepteur RADIO-WiFI 12/24V:

NB: Avec cette solution, Les télécommandes DIAGRAL déjà enregistrées sont toujours actives

4° Autre solution : Remplacement du coffret électronique de gestion:

La GAMME DIAGRAL By ADYX n’est plus distribuée depuis 2019.

Le stock de pièces détachées originales est épuisé.

Pour les motorisations à bras et à vérin, il est possible d’adapter un coffret électronique, qui permet d’utiliser des télécommandes, photocellule, clignotant, clavier à code et des moteurs standard en utilisant les câblages et pattes de fixation existant.

ATTENTION, pour la motorisation DIAGRAL By ADYX coulissante, actuellement, nous n’avons pas de solution simple.

Ce coffret économique, livré avec 2 télécommandes permet de se débarrasser du problème, des télécommandes et des problèmes de liaison radio avec les photocellules et le clignotant DIAGRAL

Cliquez ici pour commander le coffret de remplacement

Un montage simple :

Le coffret GGPQ20 se pose à la place de la carte électronique originale :
On utilise 2 fils pour la liaison à chaque moteur.





Branchement d'une paire de photocellules sur les piliers extérieurs (obligatoire si le portail se ferme automatiquement) :

• • Raccordement des photocellules CEL38 à fils avec un câble de 3 fils pour la photocellule la plus proche du coffret et pour l'autre photocellule on récupère 2 fils du câble 5 fils qui alimente le moteur le plus proche.
• • Si on utilise les photocellules CEL-BAT la 2° photocellule est autonome, alimentée par une pile lithium (3 ans d'autonomie) et donc n'a pas besoin d'être raccordée à la carte électronique.

Le clignotant en 24V est alimenté par 2 fils
