Photocellule universelle GGP CELL BAT 1 filaire, 1 à pile 3 ans

Les photocellules CELL-BAT sont conçues pour assurer la sécurité de votre motorisation de portail, quand le raccordement d'une cellule sur le pilier opposé est impossible.
Ce système mixte associe simplicité et fiabilité, grâce à un boîtier émetteur autonome et un boîtier récepteur filaire.

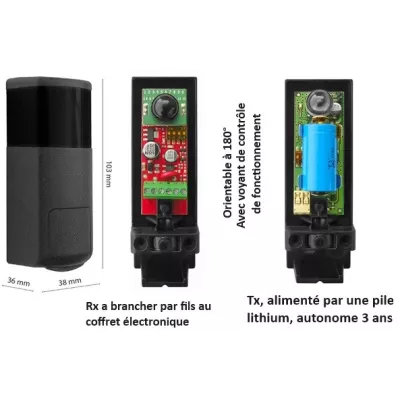

🔧 Composition du kit

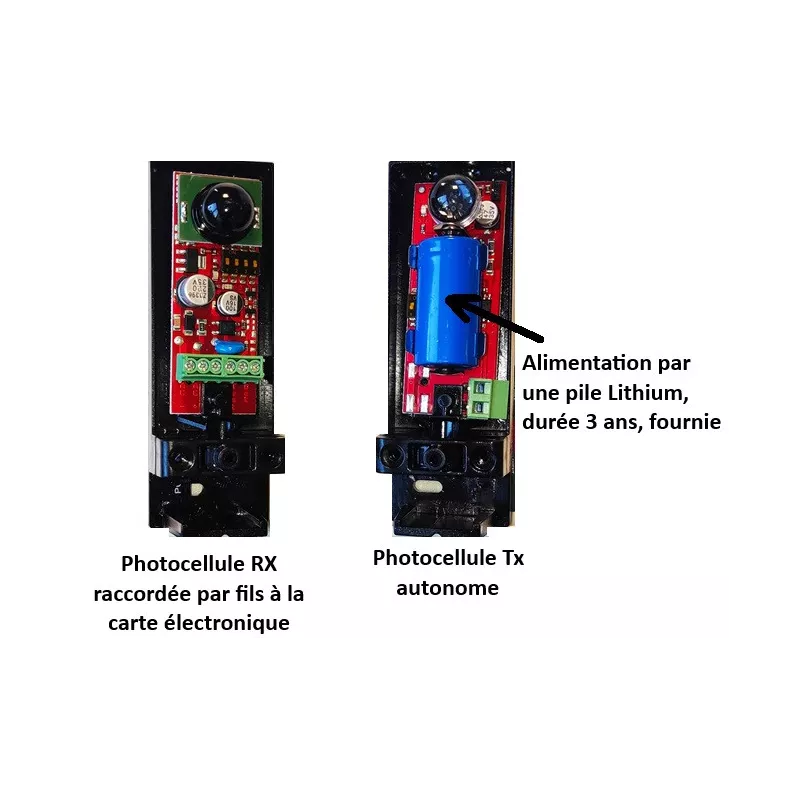

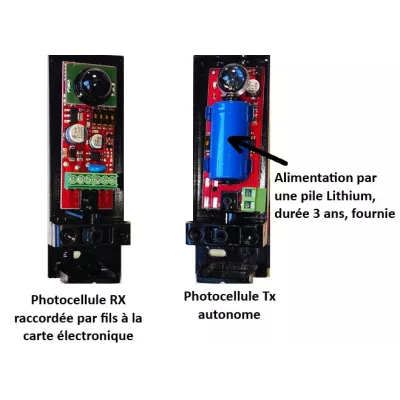

• 1 boîtier TX (émetteur) : alimenté par une pile lithium CR123 (fournie), autonomie 3 ans.

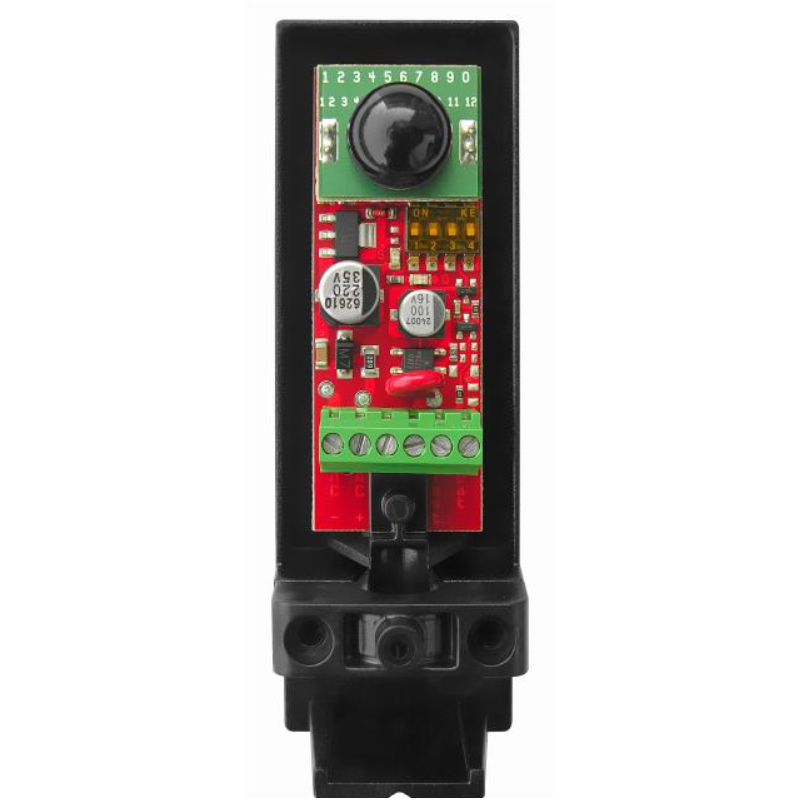

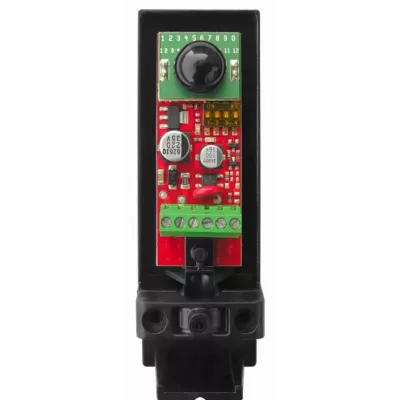

• 1 boîtier RX (récepteur) : raccordé au coffret électronique par 3 ou 4 fils.

✅ Avantages des photocellules CELL-BAT

• Pas besoin de tirer un câble sur le pilier opposé.

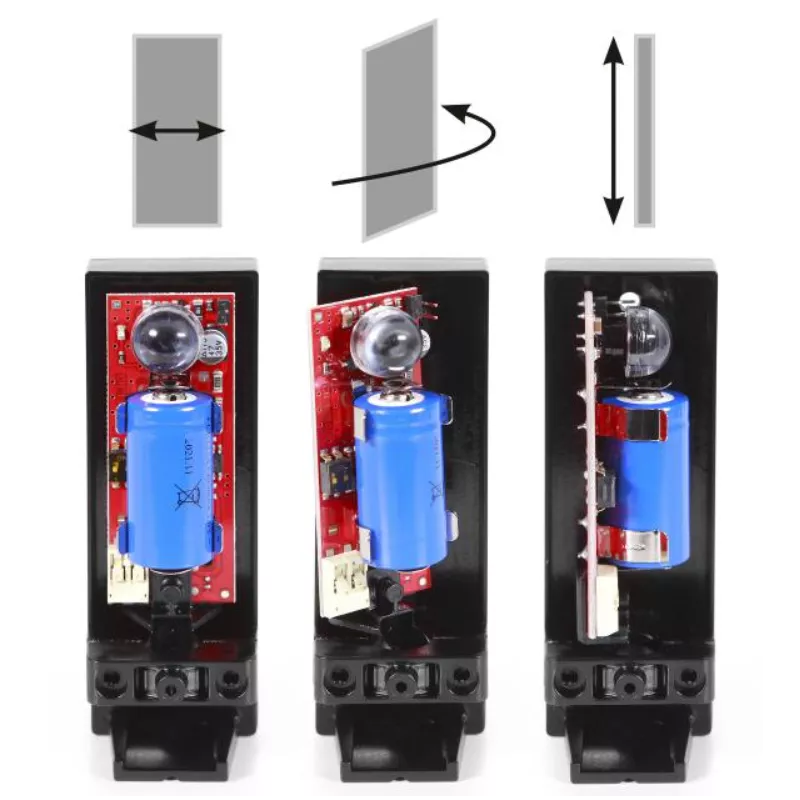

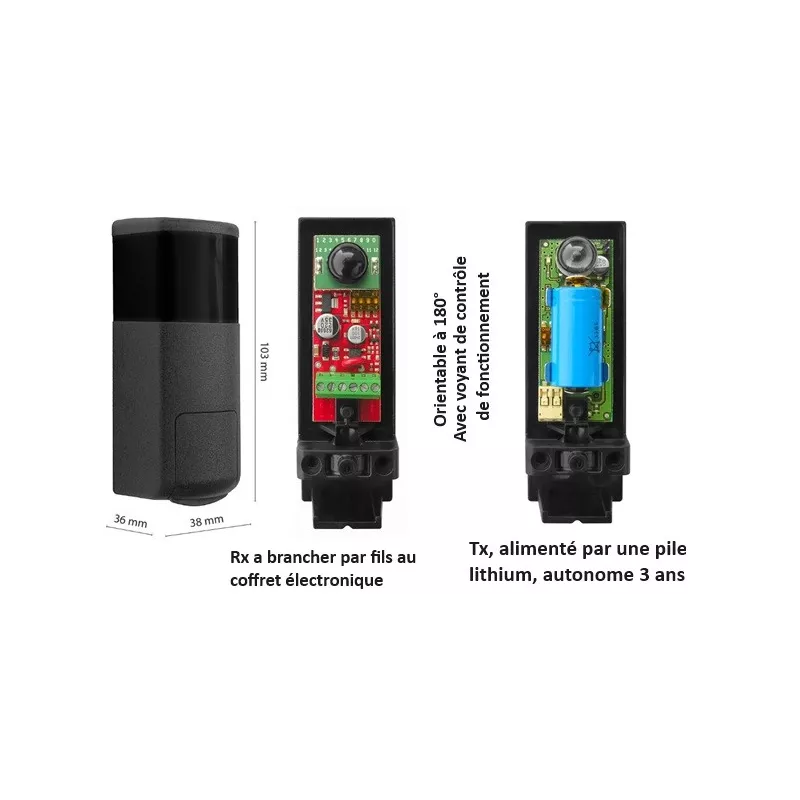

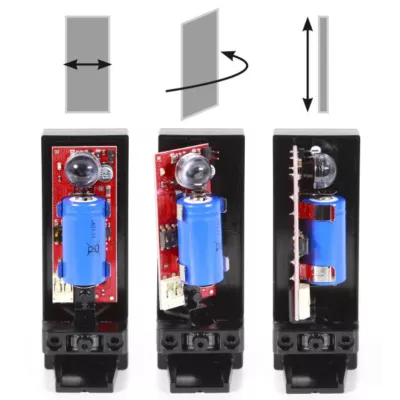

• Photocellule orientable à 180° pour une installation flexible.

• Indicateur lumineux en cas d’interruption du faisceau (personne, véhicule, objet).

• Fonctionne en toute sécurité : le portail se bloque si le rayon infrarouge est coupé.

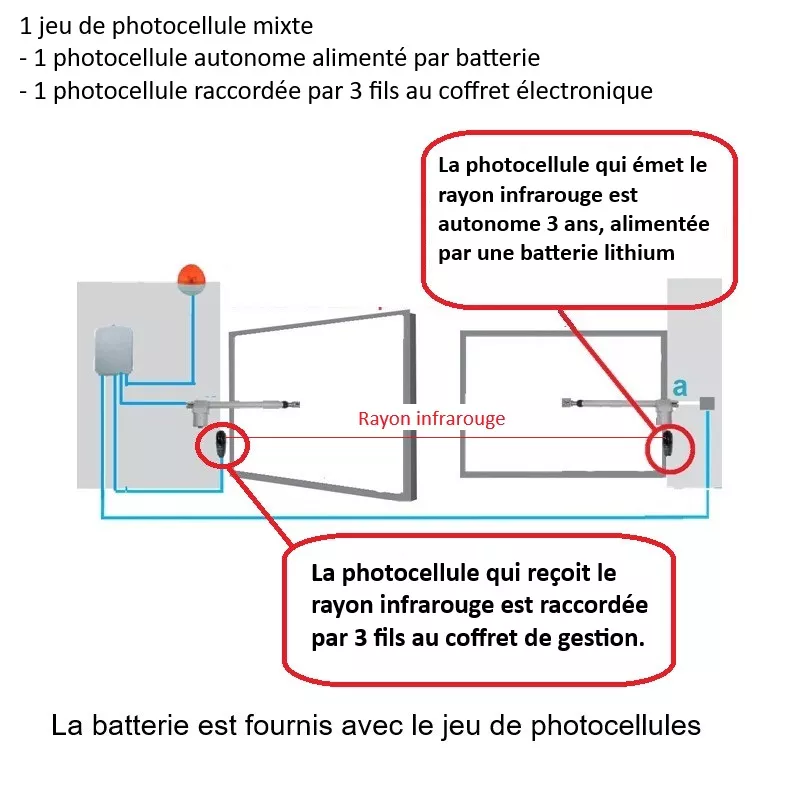

⚙️ Principe de fonctionnement

• Faisceau infrarouge envoyé par la cellule TX et reçu par la cellule RX.

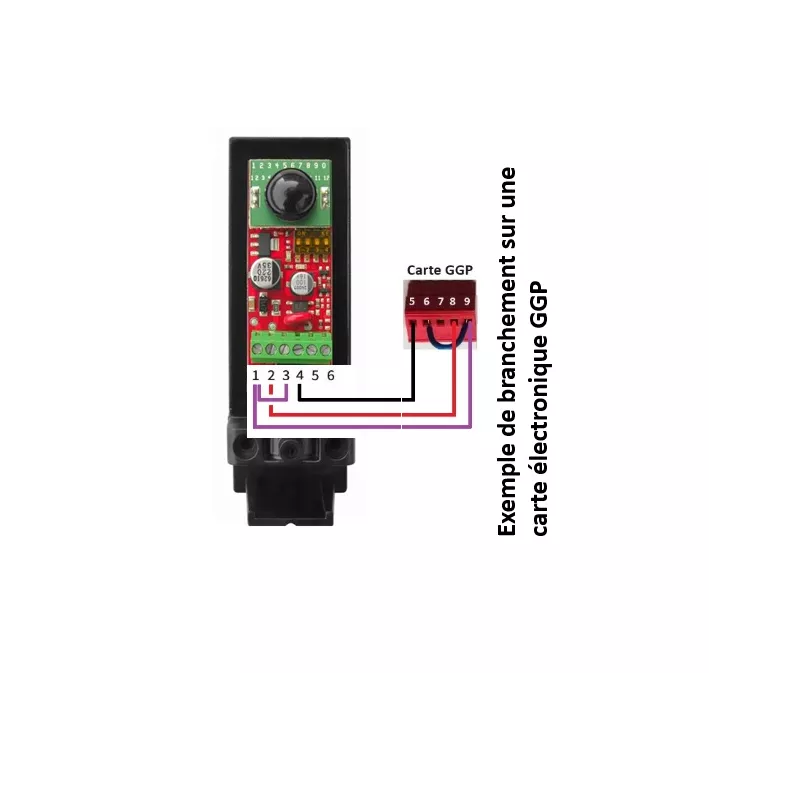

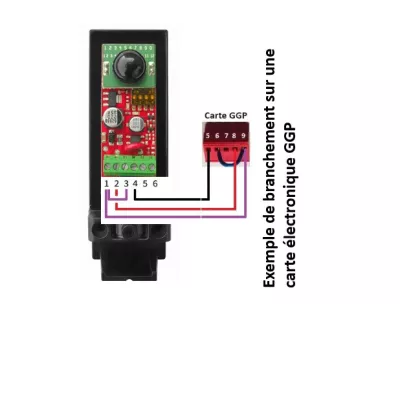

• Contact fermé entre les bornes 3 et 4 lorsque le passage est libre.

• Contact ouvert lorsqu’un obstacle coupe le faisceau, ce qui empêche la fermeture du portail.

🔍 Dépannage provisoire :

Si votre portail ne se referme plus :

1. Ouvrez la cellule RX (reliée par câble).

2. Attention ne rien brancher sur la borne (+) !  Brancher provisoirement le fil de retour d'information sur la borne (-)

3. Si la fermeture fonctionne, les cellules sont en cause (pile HS, désalignement, obstacle).
   ⚠️ Attention : cette manipulation annule la sécurité à la fermeture.

📦 Contenu du pack

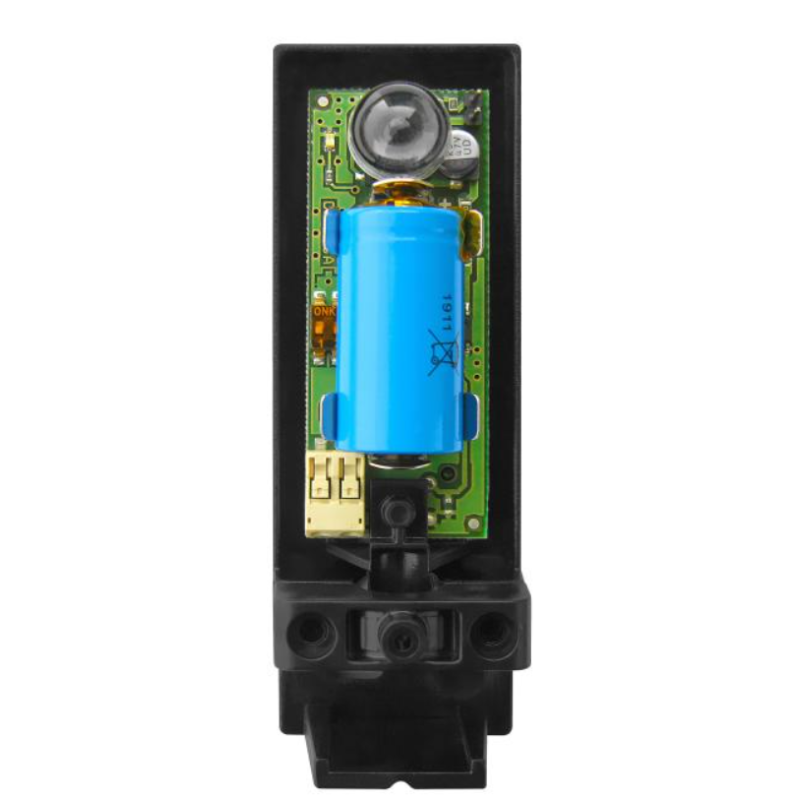

• 1 photocellule TX avec pile CR123 incluse (3 ans d’autonomie)

• 1 photocellule RX à brancher sur la carte de commande

• Accessoires de montage
