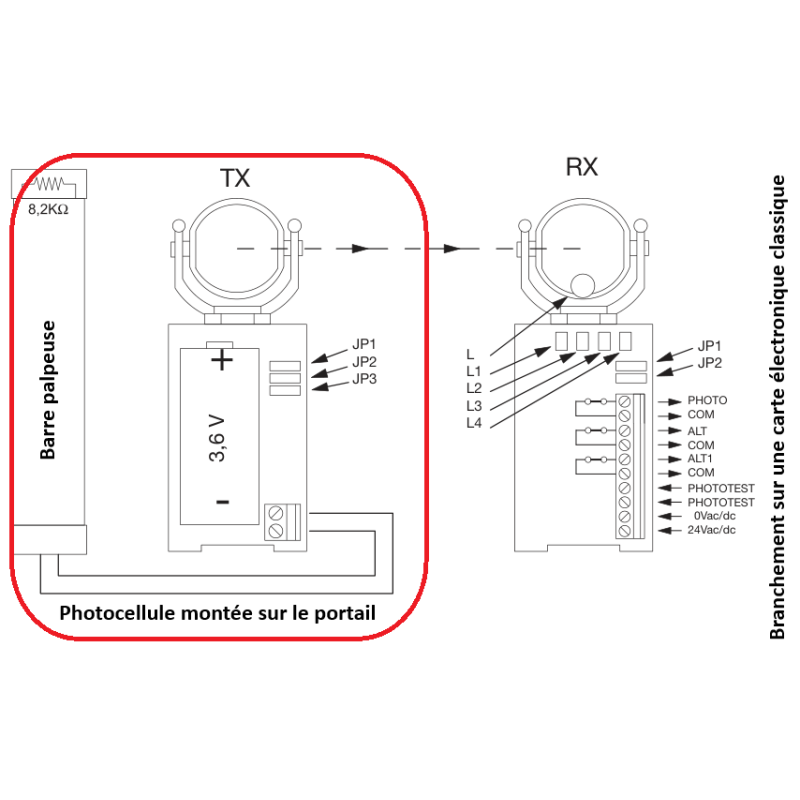

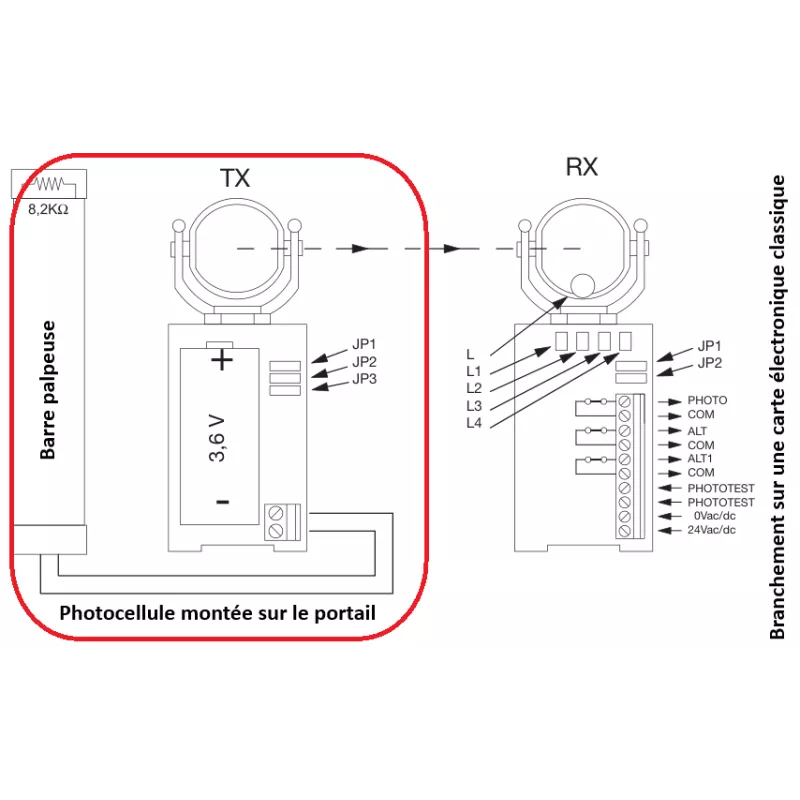

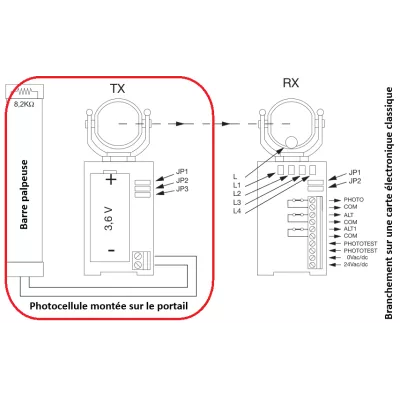

VERSION FT210, branchement classique à fils pour la "RX" sur une carte électronique standard, toutes marques.
La TX est prévue pour être posée sur le portail et est alimentée sur pile, autonome 5 ans.
NB : C’est le déplacement du portail qui « réveille » la TX d'un jeu de photocellule de type « NICE FT »
ATTENTION ! Livré sans la batterie.
VERSION FT210 classique à fils pour la "RX" et autonome sur pile, 5 ans pour la TX.
ATTENTION ! Livré sans la batterie.

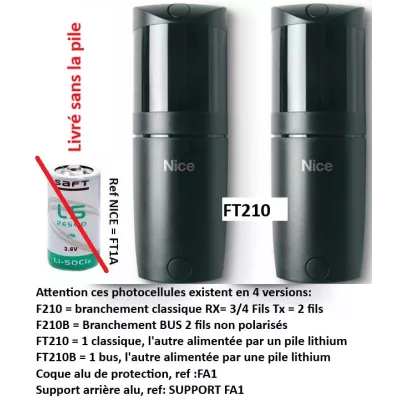

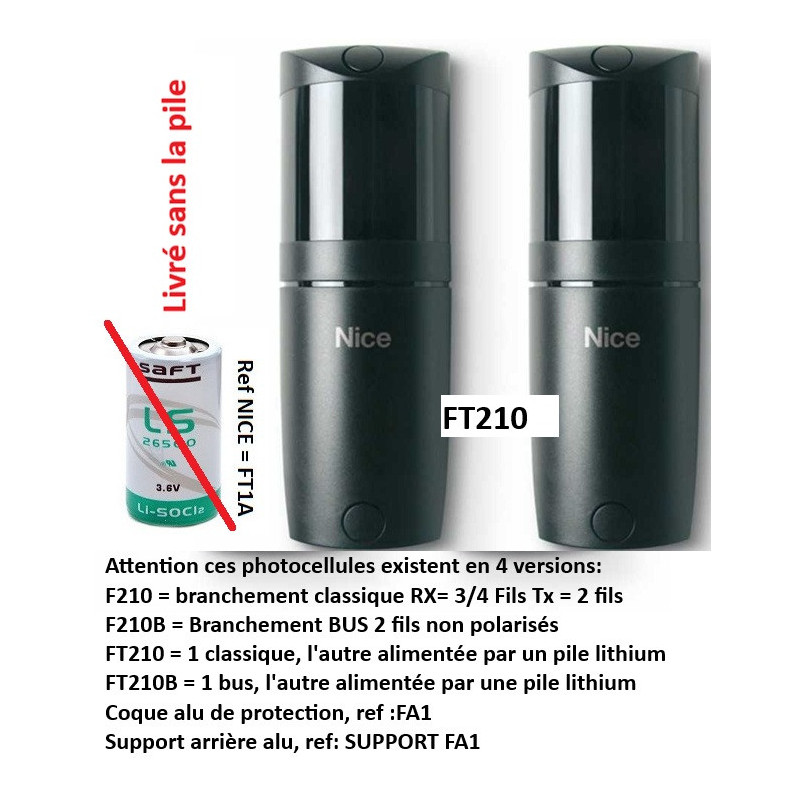

Photocellule NICE F210, F210B, FT210 et FT210B, distinction :
1° Par l'utilité du dispositif : cellule de passage standard ou gestion de barre palpeuse embarquée sur le portail.
Série F = F210 / F210B : Ce sont des photocellules de sécurité standard pour la détection de passage. Elles se fixent sur les piliers de chaque côté du portail.
Série FT =FT210 / FT210B : Ce sont des photocellules conçues pour, en plus, transmettre l’état d’une barre palpeuse embarquée sur le portail (barre palpeuse résistive 8,2 kOhm). L'émetteur (TX) est fixé sur le vantail mobile du portail et fonctionne sur batterie (sans fil). Il communique l'état, via le faisceau infrarouge , de la barre palpeuse à la photocellule RX, qui est fixée sur le pilier et connectée par fils « classique » ou Bus au coffret électronique.
2° Type de câblage câblage traditionnel ou technologie Nice BlueBUS
Sans le "B" = câblage classique. Avec le "B" = câblage 2 fils NICE BlueBUS
Modèles classique F210 / FT210 : Connexion par contact à relais classique, câblage traditionnel (3 ou 4 fils pour RX et 2 fils ou autonome sur pile pour TX. Raccordement de RX sur les entrées de sécurité standards (PHOTO / STOP) d'une carte électronique standard.
Modèles "B" F210B / FT210B : Intègrent la technologie propriétaire Nice BlueBUS. Le raccordement se fait avec seulement 2 fils sans polarité, qui transportent à la fois l'alimentation et les données. Attention : Fonctionne uniquement avec une carte électronique NICE BlueBUS.
Étapes de raccordement et de configuration
Câblage 2 fils : Raccordez les 2 fils de l'émetteur (TX) et les 2 fils du récepteur (RX) en parallèle sur la borne BlueBUS de la logique de commande du moteur. Il n'y a pas de polarité à respecter (+ ou - indifférent).
Adressage par cavaliers (Jumpers) : Placez les cavaliers d'adressage à l'intérieur des cellules (à la fois sur TX et RX) de manière identique selon la fonction désirée (par exemple, photocellule en arrêt, en réouverture en fermeture, etc., conformément au tableau de la notice).
Tableau comparatif récapitulatif
Modèle | Usage principal | Câblage / Connexion | Alimentation Émetteur (TX) |
|---|---|---|---|
F210 | Sécurité de passage fixe | Relais traditionnel (4 fils) | Filaire (depuis la centrale) |
F210B | Sécurité de passage fixe | Nice BlueBUS (2 fils) | Filaire (via le câble BlueBUS) |
FT210 | Pour barre palpeuse mobile | Relais traditionnel (4 fils) | Sans fil (sur batterie lithium) |
FT210B | Pour barre palpeuse mobile | Nice BlueBUS (2 fils) | Sans fil (sur batterie lithium) |
Points communs à toute la gamme
Boîtier identique (dimensions 46 x 45 x 128 mm).
Grande flexibilité d'alignement : le faisceau optique est orientable sur 210° à l'horizontale et 30° à la verticale, ce qui est idéal si l'emplacement disponible ne permet pas une pose parfaitement face-à-face (par exemple, si le portail coulisse au ras d'un mur)
NB : C’est le déplacement du portail qui « réveille » la TX d'un jeu de photocellule de type « NICE FT »
