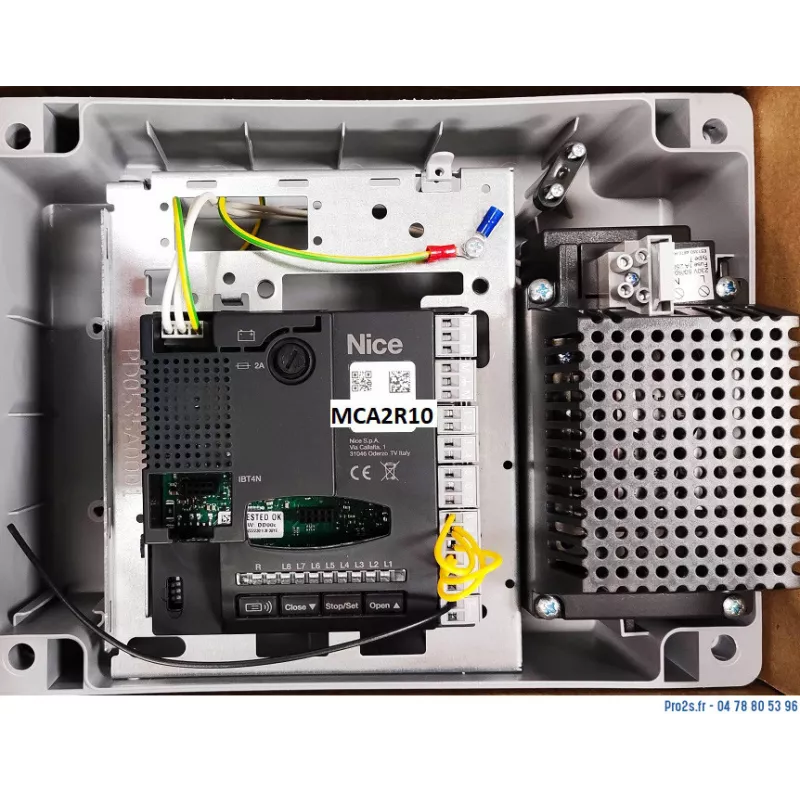

NICE MC424L Coffret électronique avec carte MCA2R10 pour 2 moteurs 24V sans encodeur

Le coffret électronique NICE MC424L est équipé d’une carte de gestion MCA2 ou MCA2R10 destinée à la commande de portails battants motorisés par un ou deux moteurs 24V sans encodeur. Cette centrale est conçue pour les automatismes utilisant une détection de fin de course par butées mécaniques.

L’alimentation de la centrale s’effectue en 230V, avec une gestion interne en basse tension 24V pour les moteurs. Elle permet un pilotage précis des manœuvres d’ouverture et de fermeture, tout en assurant une sécurité adaptée aux installations résidentielles.

Ce coffret est compatible avec les motorisations NICE suivantes : X-Métro 2024, Wingo 4024 et Wingo 5024. Il est également prévu pour une utilisation avec l’alimentation solaire NICE Solemyo, grâce à une fonction Stand-By intégrée permettant d’optimiser la consommation énergétique.

La carte MCA2R10 accepte les récepteurs radio embrochables SMXI et OXI, facilitant l’ajout ou le remplacement de systèmes de commande à distance sans modification du câblage existant. Ce coffret est particulièrement adapté aux opérations de maintenance, de remplacement ou aux installations neuves respectant les configurations prévues par le fabricant.

Première programmation d’une carte NICE (Généralité) :

La programmation se fait avec les 3 touches Open, Set/Stop et Close et l’observation de l’état des Leds :

Après raccordement au 230V les Led L1 et L2 clignotent.

La LED au dessus du bornier BlueBUS émet une série de 4 clignotements Rouge, signifiant le premier démarrage et l’absence de configuration.

1° Reconnaissance des dispositifs BUS :

Identification et validation des accessoires BUS qui ont été raccordés à la carte, généralement les photocellules et le clignotant. A faire même si il n’y a pas d’accessoire de raccordé

Les LED L1 et L2 clignotent => En attente de l’identification des accessoires BUS.

• Appuyez simultanément sur les touches SET/STOP et OPEN et les maintenir enfoncées jusqu'à ce que les Leds L1 et L2 clignotent très rapidement.

• Relâchez les touches.

• Attendre quelques secondes : la LED au dessus de la borne STOP est allumée, les LED L1 et L2 s'éteignent, la LED BblueBUS clignote 1x par seconde

2° Auto-apprentissage de la course

Après la reconnaissance BUS, les LED L3 et L4 clignotent.

• Positionnez la porte ou le portail à mi-course

• Appuyez simultanément sur SET/STOP et CLOSE pendant environ 3 secondes.

• Le(s) moteur(s) doit* partir en fermeture lente complète jusqu'à la butée, puis une ouverture lente complète jusqu’à la butée, puis une fermeture rapide.

• Quand le cycle est terminé, les LEDs L3 et L4 s'éteignent.

• Les LEDs L1 à L8 s'allument selon l'état des fonctions programmées : la carte est opérationnelle.

* Si le portail part en ouverture, il faut couper l’alimentation et inverser les 2 fils du moteur.

2°: Reset usine d’une carte NICE (effacement complet)

Attention, tout est effacé : paramètres, télécommandes, reconnaissance des dispositifs et course mémorisée.

• Presser et maintenir enfoncées les touches OPEN et CLOSE

• Relâcher les touches quand toutes les led s’allument, de L1 à L8.

• Toutes les LEDs clignotent ensemble : la mémoire est en cours d'effacement.

• Les LEDs L1 et L2 clignotent, signifiant la réussite de l’opération.

Une alimentation de 24V de faible intensité, 150 mA maxi est disponible entre la borne droite du bornier STOP (–) et la borne gauche du bornier SBS (+).
