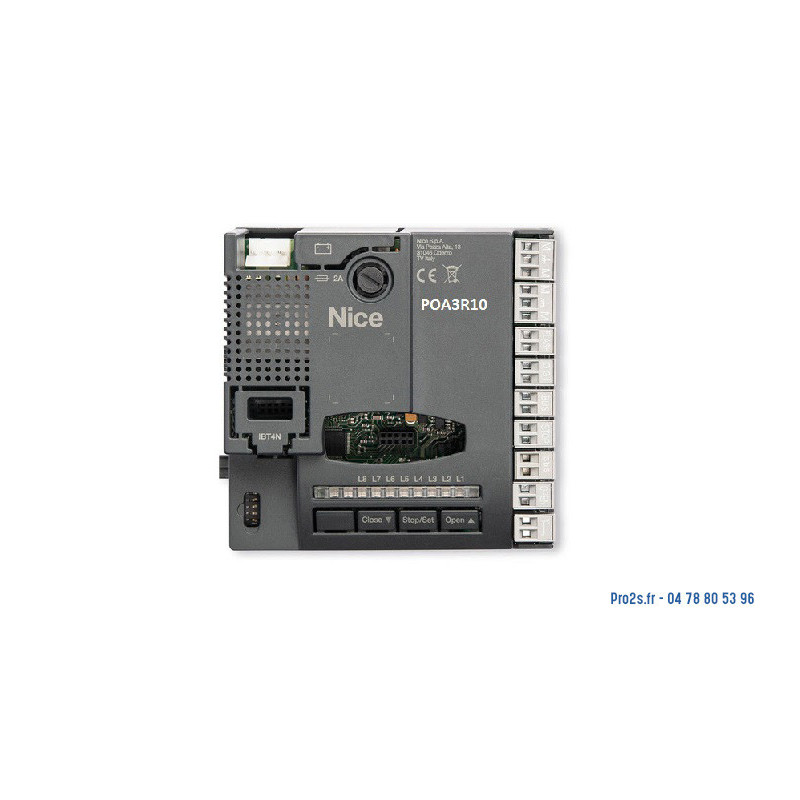

La logique de commande NICE POA3R10 assure la gestion complète des motorisations NICE 24V compatibles. Elle permet un réglage précis des mouvements, des sécurités et des ralentissements pour une automatisation fiable.
Attention, les cartes POA3 et POA3R10 ne sont pas compatibles entre elles. Ce modèle est destiné exclusivement aux installations prévues pour la version POA3R10 et ne peut pas être substitué à une carte POA3.
Produits compatibles ou complémentaires
La logique de commande filaire NICE POA3R10 est conçue pour piloter des motorisations NICE 24V et constitue le véritable centre de gestion de l’automatisme. Elle est compatible avec les motorisatio
ns NICE POP7124KCE et NICE HOPPKCE, et permet de contrôler l’ouverture et la fermeture du portail en toute sécurité.
Grâce à ses trois touches de programmation, la POA3R10 permet de configurer plusieurs paramètres essentiels du fonctionnement de l’installation. Elle autorise notamment le réglage de l’ouverture totale ou partielle du portail, l’ajustement de la vitesse de manœuvre, la gestion de la détection d’obstacles et le paramétrage des ralentissements en fin de cycle d’ouverture et de fermeture.
Cette logique de commande intègre la technologie BLUEBUS développée par NICE, facilitant le raccordement des accessoires. Les dispositifs compatibles peuvent être connectés avec seulement deux fils, simplifiant considérablement l’installation et les interventions de maintenance. La carte dispose également de plusieurs sorties permettant le raccordement d’accessoires tels qu’une lampe clignotante, une serrure électrique, des bords résistifs ou un dispositif auxiliaire 24V.
La POA3R10 fournit une sortie d’alimentation spécifique de 32 Vcc, disponible entre la borne droite du bornier STOP (–) et la borne gauche du bornier SBS (+).
Attention, les cartes POA3 et POA3R10 ne sont pas compatibles entre elles. Ce modèle est destiné exclusivement aux installations prévues pour la version POA3R10 et ne peut pas être substitué à une carte POA3.
Compatibilités
Cette logique de commande est utilisable avec les motorisations suivantes : NICE POP7124KCE NICE HOPPKCE
Première programmation d’une carte NICE (Généralité) :
La programmation se fait avec les 3 touches Open, Set/Stop et Close et l’observation de l’état des Leds :
Après raccordement au 230V les Led L1 et L2 clignotent.
La LED au dessus du bornier BlueBUS émet une série de 4 clignotements Rouge, signifiant le premier démarrage et l’absence de configuration.
1° Reconnaissance des dispositifs BUS :
Identification et validation des accessoires BUS qui ont été raccordés à la carte, généralement les photocellules et le clignotant. A faire même si il n’y a pas d’accessoire de raccordé
Les LED L1 et L2 clignotent => En attente de l’identification des accessoires BUS.
• Appuyez simultanément sur les touches SET/STOP et OPEN et les maintenir enfoncées jusqu'à ce que les Leds L1 et L2 clignotent très rapidement.
• Relâchez les touches.
• Attendre quelques secondes : la LED au dessus de la borne STOP est allumée, les LED L1 et L2 s'éteignent, la LED BblueBUS clignote 1x par seconde
2° Auto-apprentissage de la course
Après la reconnaissance BUS, les LED L3 et L4 clignotent.
• Positionnez la porte ou le portail à mi-course
• Appuyez simultanément sur SET/STOP et CLOSE pendant environ 3 secondes.
• Le(s) moteur(s) doit* partir en fermeture lente complète jusqu'à la butée, puis une ouverture lente complète jusqu’à la butée, puis une fermeture rapide.
• Quand le cycle est terminé, les LEDs L3 et L4 s'éteignent.
• Les LEDs L1 à L8 s'allument selon l'état des fonctions programmées : la carte est opérationnelle.
* Si le portail part en ouverture, il faut couper l’alimentation et inverser les 2 fils du moteur.
2°: Reset usine d’une carte NICE (effacement complet)
Attention, tout est effacé : paramètres, télécommandes, reconnaissance des dispositifs et course mémorisée.
• Presser et maintenir enfoncées les touches OPEN et CLOSE
• Relâcher les touches quand toutes les led s’allument, de L1 à L8.
• Toutes les LEDs clignotent ensemble : la mémoire est en cours d'effacement.
• Les LEDs L1 et L2 clignotent, signifiant la réussite de l’opération.
Une alimentation de 24V de faible intensité, 150 mA maxi est disponible entre la borne droite du bornier STOP (–) et la borne gauche du bornier SBS (+).
